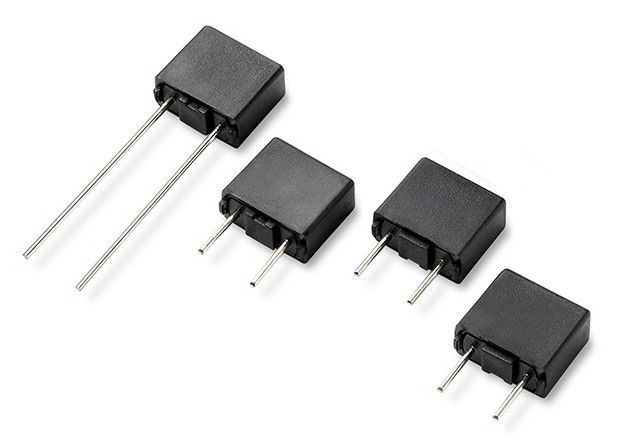

Kare Kutu Şeklinde Yüksek Gerilim Zaman Gecikmesi Subminiature Sigorta 8.4mm SMT T1A 250V 300V 400V Anma Gerilimi ile
Ürün ayrıntıları:
| Sertifika: | UL VDE CQC PSE KC SEMKO |
| Model numarası: | SMT1100 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000pcs |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Bant veya Toplu |
| Teslim süresi: | 10 iş günü |
| Ödeme koşulları: | T / T, Western Union, MoneyGram |
| Yetenek temini: | Aylık 5KKPCS |
|
Detay Bilgi |
|||
| tip: | Minyatür Sigorta | hız: | Yavaş Darbe |
|---|---|---|---|
| Anma akımı: | 1 A | Voltaj: | 250V / 300V / 400V |
| renk: | Siyah | Montaj: | PCB, THT |
| Vurgulamak: | mikro mini sigorta,mini kartuş sigortası |
||
Ürün Açıklaması
Kare Kutu Şeklinde Yüksek Gerilim Zaman Gecikmesi Subminiature Sigorta 8.4mm SMT T1A 250V 300V 400V Anma Gerilimi ile
Kare Kutu Şeklinde Yüksek Gerilim Zaman Gecikmesi Subminiature Sigorta 8.4mm SMT T1A 250V 300V 400V Anma Gerilimi ile
Açıklama
Aolittel'in bu zaman gecikmeli alt minyatür sigortası, termosplastik muhafazalı kalay kaplı bakır terminallere sahiptir ve doğrudan PCB'lere lehimlenmek üzere tasarlanmıştır.
• Baskılı devre kartlarına doğrudan lehimlenebilir
• Düşük Kesme Kapasitesi
• Anma akımı 50mA
• Anma gerilimi 250V / 300V / 400V AC
• Çap 8,4 mm
• Sıfırlanamaz
• Tek başına satılır
• Radyal kurşunlu zaman gecikmeli delikli sigorta
• IEC 60127-3, Sayfa 4'e göre tasarlanmıştır
• Birincil ve ikincil aşırı akım koruması için uluslararası kabul görmüş
• Doğrudan PCB'ye yerleştirin veya BK / PCS tutucuya takın
• Yüksek demeraj dayanım özelliği
• Kurşunlu ve kurşunsuz yeniden akış ve dalga lehimiyle uyumlu
Standartlar
UL: 500mA ila 5A ve 250V
VDE: 500mA ila 5A ve 250V
CQC: 500mA ila 4A ve 250V
SEMKO: 500mA ila 5A ve 250V
PSE: 1 - 5A ve 250V
KTL: 500mA ila 4A ve 250V
Uygulamalar
- PCB üzerinde Birincil Koruma
- Örneğin dizüstü bilgisayarlar için Güç Kaynağı Adaptörü
- TV'ler ve DVD'ler için SMPS (Anahtarlamalı Güç Kaynağı)
Parça Numaralandırma
| Katalog | Amper | Voltaj | Maksimum Gerilim | Erime İntegrali | |
| Hayır. | Değerlendirme | Değerlendirme | Düşürmek | (Bir2.S) | |
| SMT0500T / G / A | 500mA | 400V / 300V / 250V | 190 | 0.9 | |
| SMT0630T / G / A | 630mA | 400V / 300V / 250V | 180 | 1.2 | |
| SMT0800T / G / A | 800mA | 400V / 300V / 250V | 160 | 3.2 | |
| SMT1100T / G / A | 1 A | 400V / 300V / 250V | 140 | 5.4 | |
| SMT1125T / G / A | 1,25A | 400V / 300V / 250V | 130 | 7,9 | |
| SMT1160T / G / A | 1.6A | 400V / 300V / 250V | 120 | 12.2 | |
| SMT1200T / G / A | 2A | 400V / 300V / 250V | 100 | 20 | |
| SMT1250T / G / A | 2.5A | 400V / 300V / 250V | 100 | 35 | |
| SMT1315T / G / A | 3.15A | 400V / 300V / 250V | 100 | 55 | |
| SMT1400T / G / A | 4A | 400V / 300V / 250V | 100 | 87 | |
| SMT1500T / G / A | 5A | 400V / 300V / 250V | 100 | 130 | |
| SMT1630T / G / A | 6,3A | 400V / 300V / 250V | 100 | 200 | |
Ark Öncesi Süre
| Amper Derecelendirmesinin Yüzdesi | Açılış zamanı | ||||
| % 210 | 2 dak Maks. | ||||
| % 275 | 400 ms ~ 10 sn | ||||
| % 400 | 150 ms ~ 3 saniye | ||||
| % 1000 | 20 ms ~ 150 ms |
Veriler
| Aksiyon | Yavaş |
| Onaylar | CCC, cULus, KC-MARK, PSE, SEMKO, VDE |
| Kapasite, Kırılma | 35 Amper |
| Güncel Beğeni | 1 A |
| Boyutlar | 8.4 Dia.x 7,6 L mm |
| Malzeme, Gövde | Naylon |
| Montaj tipi | PCB |
| Paket Tipi | Radyal, Teneke, Dikey |
| Birincil Tür | Minyatür Sigorta |
| Direnç, DC | 0,083 Ohm |
| Dizi | SMT Serisi |
| Sıcaklık aralığı | 40 ila 85 derece |
| Sonlandırma | Radyal Uçlar |
| Tür | Gecikme süresi |
| Voltaj ölçümü | 250 VAC |
| Gerilim, AC | 250 VAC |
Zaman Akım Eğrileri
Nasıl sipariş verilir?
1) Uygulama ortamı
2) Sertifika gerekli
3) Kutu mu yuvarlak mı?
4) Mevcut derece?
5) Voltaj derecesi?
6) Tahmini miktar?
7) Kesilmiş kurşun gibi özel gereksinimler
