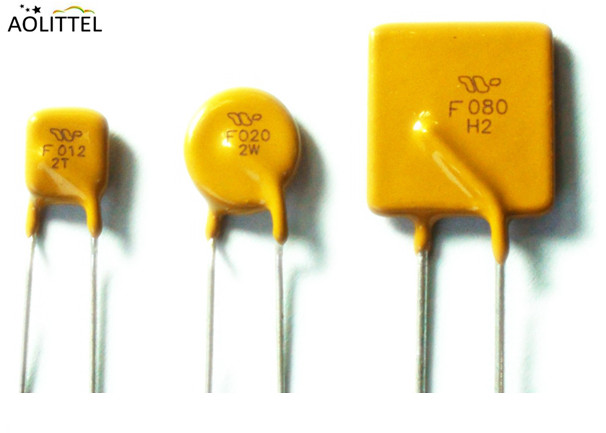

250V 0.12A Polyswitch Sıfırlanabilir Sigorta Analog Radyal Kurşunlu

250V 0.12A Polyswitch Sıfırlanabilir Sigorta Analog Radyal Kurşunlu

Ürün ayrıntıları:

Menşe yeri: Dongguan, Guangdong, Çin
Marka adı: Ao littel
Sertifika: UL,TUV,ROHS,CTI
Model numarası: TRF012

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1000pcs
Fiyat: USD 0.035 to 0.05 USD Per Piece
Ambalaj bilgileri: Dökme, Karton Kutu Başına 20000 Adet, 6.5kg / Karton Kutu
Teslim süresi: 7-10 iş günü
Ödeme koşulları: T / T, Western Union, MoneyGram, Paypal
Yetenek temini: Haftada 2.000.000 Adet
En iyi fiyat İletişim

Detay Bilgi

tip: Radyal Kurşunlu PTC Sıfırlanabilir Sigorta Kesme derecesi: 250VAC
Akımı Tut: 0.12a Geçerli aralık: 0,02 ~ 2A
paketleme: Toplu (Varsayılan) veya Bant Ağırlık birimi: 0.3 gram
fonksiyon: Aşırı akım koruması Sigorta Tipi: sıfırlanabilir
Diğer adı: Multifuse (Bourns), PolySwitch (TE Connectivity), Semifuse (ATC Semitec), "Fuzetec" (Fuzet Çalışma sıcaklığı: -40 ° C ila + 85 ° C
Kurşun malzeme: CP veya Sn / Cu Kurşun Şekli: Radyal Kurşunlu
Vurgulamak:

0.12A polyswitch sıfırlanabilir sigorta

,

250V polyswitch sıfırlanabilir sigorta

,

0.3g pptc sıfırlanabilir sigorta

Ürün Açıklaması

250V 0.12A Polyswitch Sıfırlanabilir Sigorta Analog Radyal Kurşunlu



TE Bağlantısı PolySwitch Analog Radyal Kurşunlu PTC Sıfırlanabilir Sigorta TRF012 250V 0.12A





Giriş



Aşırı akım koruması, elektrikli cihazlar için en temel gerekliliktir.Bununla birlikte, birçok kişi sigortalara ve ev tipi devre kesicilere aşinadır, ancak bunlardan birkaçı, elektronik kartında bulunan aşırı akım koruma cihazları - Ao littel PTC Sıfırlanabilir Sigorta türlerine yakından aşinadır.Kapsamlı bir liste olmasa da, elektronikte temel olarak üç tür aşırı akım koruma cihazı vardır.Gelişmişliği artırmak için bunlar:

• Tek seferlik sigortalar (Tek seferlik sigorta, normalde SMD Sigorta, Cam Sigorta, Seramik Sigorta, Minyatür sigorta)

• Pozitif Sıcaklık Katsayılı PTC sıfırlanabilir sigortalar

• Elektronik sigortalar (e Sigortalar)



______________________________________________________________________________Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm İndir________











PTC Sıfırlanabilir Sigorta Ailesi Üyesi
Hayır. Voltaj Dizi
1 16V TRA
2 30V TRB
3 60V / 72V TRC
4 90V / 120V TRE
5 240V / 265V TRM
6 250V TRF
7 600V TRG





Avantajı



• 0,02 - 2A tutma akımı aralığı, 60VDC çalışma gerilimi

• 250VAC kesinti derecesi

• Hızlı yolculuk süresi

• İkili ve sınıflandırılmış dar direnç aralıkları mevcuttur

• RoHS uyumlu, LeadFree ve Halogen-F

• Radyal Kurşunlu Cihazlar
• Kürlenmiş, alev geciktirici epoksi polimer yalıtım malzemesi UL 94V-0 gereksinimlerini karşılar
• Çoğu modelde Toplu Paket veya bant ve makara mevcuttur
• Ajans tanıma: UL, CUL, TUV, ROHS, CTI

• Telekom ağ ekipmanının ITU K.20 ve K.21'de belirtilen koruma gereksinimlerini karşılamasına yardımcı olmak için kullanılır.

• Tanışma ISO / TS16949: 2009 / IATF16949 / AEC-Q200 Kalite yönetim sistemleri





Uygulamalar



Hemen hemen her yerde DC60V'a kadar düşük voltajlı bir güç kaynağı ve aşağıdakiler dahil korunacak bir yük vardır:

  • Güvenlik ve yangın alarm sistemleri
  • Analog ve dijital hat kartları
  • Modemler ve DSL





elektriksel özellikler



P / N IH, (A) O,(A) Vmax, (v) Imax, (A) Vmax, (v) (A) (Sn.) PD türü (W) Rmin Rmin R1max
TRF002 0.020 0.045 60 3.0 250 1.0 0.1 1.0 65 145 240
TRF004 0.040 0.080 60 3.0 250 0.50 1.0 1.0 24.0 65.0 97.5
TRF006 0.060 0.120 60 3.0 250 0.50 2.0 1.0 22.0 36.0 56.0
TRF008 0.080 0.160 60 3.0 250 0.35 4.0 1.0 14.0 22.0 33.0
TRF009 0.09 0.22 60 3.0 250 1.0 1.0 1.0 9.7 20.6 33.0
TRF011 0.110 0.220 60 3.0 250 1.0 2.0 1.0 6.0 12.0 18.0
TRF012 0.12 0.24 60 3.0 250 1.00 3.0 1.0 6.0 10.0 16.0
TRF012U 0.12 0.24 60 3.0 250 1.00 1.5 1.0 6.0 10.0 16.0
TRF014 0.145 0.29 60 3.0 250 1.00 2.5 1.0 3.0 6.0 14.0
TRF014U 0.145 0.29 60 3.0 250 1.0 2.5 1.0 3.5 6.5 12.0
TRF018 0.18 0.54 60 3.0 250 3.0 1.5 1.8 1.0 2.2 4.0
TRF018U 0.18 0.54 60 3.0 250 3.0 1.5 1.8 1.0 2.2 4.0
TRF020 0.2 0.6 60 3.0 250 3.0 5.0 1.8 1.7 3.5 6.30
TRF030 0.30 0.60 60 3.0 250 3.0 6.0 1.8 1.0 2.2 3.50
TRF040 0.400 0.800 60 5.5 250 3.0 8 1.8 0.80 1.60 3.20
TRF050 0.50 1.00 60 6.0 250 3.0 10 3.0 0.56 1.40 2.52
TRF060 0.60 1.20 60 7.0 250 3.0 12 3.2 0.40 1.10 2.16
TRF080 0.80 1.60 60 8.0 250 4.0 18 3.6 0.32 0.80 1.44
TRF100 1.00 2.00 60 10.0 250 5.0 21 2.9 0.22 0.50 0.90
TRF200 2.00 4.00 60 10.0 250 10.0 28 4.5 0.09 0.16 0.26




"U" son eki, yalıtım kaplaması olmayan ürünü belirtir.





Ürün Boyutları ve İşaretleme (Birim: mm)





250V 0.12A Polyswitch Sıfırlanabilir Sigorta Analog Radyal Kurşunlu 1



250V 0.12A Polyswitch Sıfırlanabilir Sigorta Analog Radyal Kurşunlu 2

P / N Bir B C D E Fiziksel özellikler
Maks. Alan sayısı Maks. Alan sayısı Tip. Min. Maks. Alan sayısı Tarzı Kurşun Φ mm Malzeme
TRF002 7.4 12.7 5.1 7.6 4.5 1 0.5 CP
TRF004 5.8 9.9 5.1 7.6 4.5 1 0.5 CP
TRF006 5.8 9.9 5.1 7.6 4.5 1 0.6 Sn / Cu
TRF008 7.4 12.7 5.1 7.6 4.5 1 0.6 Sn / Cu
TRF009 7.4 12.7 5.1 7.6 4.5 1 0.6 Sn / Cu
TRF011 6.5 11.0 5.1 5.0 4.5 2 0.6 Sn / Cu
TRF012 6.8 12.0 5.1 7.6 4.5 2 0.6 Sn / Cu
TRF012U 6.8 12.0 5.1 7.6 4.5 2 0.6 Sn / Cu
TRF014 6.5 11.0 5.1 5.0 4.5 2 0.6 Sn / Cu
TRF014U 6.0 10.0 5.1 4.7 4.5 2 0.6 Sn / Cu
TRF018 10.2 14.5 5.1 7.6 4.5 1 0.6 Sn / Cu
TRF018U 10.2 14.5 5.1 7.6 4.5 1 0.6 Sn / Cu
TRF020 10.5 17.0 5.1 7.6 4.5 1 0.6 Sn / Cu
TRF030 11.0 16.8 5.1 7.6 4.5 1 0.6 Sn / Cu
TRF040 11.7 17.0 5.1 7.6 3.8 1 0.6 Sn / Cu
TRF050 13.0 18.0 5.1 7.6 3.8 2 0.6 Sn / Cu
TRF060 14.0 19.5 5.1 7.6 3.8 2 0.6 Sn / Cu
TRF080 16.3 21.3 5.1 7.6 3.8 3 0.8 Sn / Cu
TRF100 17.8 22.9 5.1 7.6 3.8 3 0.8 Sn / Cu
TRF200 28.4 33.5 10.2 7.6 3.8 3 0.8 Sn / Cu





Sıcaklık Yeniden Ayarlama



P / N Farklı Ortam Çalışma Sıcaklığında Akımı Tutun
-40 ℃ -20 ℃ 0 ℃ 25 ℃ 40 ℃ 50 ℃ 60 ℃ 70 ℃ 85 ℃
TRF002 0.031 0.028 0.023 0.020 0.017 0.015 0.013 0.011 0.008
TRF004 0.062 0.055 0.048 0.040 0.033 0.029 0.026 0.022 0.017
TRF006 0.093 0.075 0.071 0.06 0.05 0.044 0.038 0.033 0.025
TRF008 0.124 0.110 0.095 0.080 0.066 0.059 0.051 0.044 0.033
TRF009 0.140 0.124 0.110 0.090 0.075 0.068 0.058 0.050 0.038
TRF011 0.171 0.151 0.131 0.110 0.091 0.081 0.071 0.061 0.046
TRF012 (U) 0.186 0.165 0.143 0.120 0.099 0.088 0.077 0.066 0.050
TRF014 (U) 0.225 0.199 0.172 0.145 0.119 0.106 0.093 0.080 0.060
TRF018 (U) 0.269 0.240 0.211 0.180 0.153 0.138 0.123 0.109 0.087
TRF020 0.310 0.275 0.237 0.200 0.165 0.147 0.128 0.110 0.082
TRF030 0.465 0.413 0.356 0.300 0.248 0.221 0.192 0.165 0.123
TRF040 0.620 0.550 0.475 0.400 0.33 0.295 0.255 0.220 0.165
TRF050 0.775 0.688 0.594 0.500 0.412 0.366 0.319 0.275 0.206
TRF060 0.930 0.825 0.710 0.600 0.495 0.443 0.393 0.330 0.246
TRF080 1.240 1.100 0.950 0.800 0.660 0.590 0.510 0.440 0.330
TRF100 1.55 1.38 1.19 1.00 0.83 0.74 0.64 0.55 0.41
TRF200 3.10 2.75 2.38 2.00 1.65 1.48 1.28 1.10 0.83


Sıcaklık Tekrarlama Eğrisi

250V 0.12A Polyswitch Sıfırlanabilir Sigorta Analog Radyal Kurşunlu 3
Not: Tipik Sıcaklık yeniden değerleme eğrisi, değer kaybı verileri için tabloya bakın


Ortalama Zaman Akım Eğrileri

250V 0.12A Polyswitch Sıfırlanabilir Sigorta Analog Radyal Kurşunlu 4

Ortalama zaman akım eğrileri ve Sıcaklık Tekrarlama eğrisi performansı bir sayı veya değişkenlerden etkilenir ve bu eğriler yalnızca kılavuz olarak verilmiştir.Müşteri, uygulamalarındaki performansı doğrulamalıdır.



Eğri Tanımlaması Tutuyorum (A)
Bir 0.18
B 0.145
C 0.12
D 0.80





25 ℃'da tipik yolculuk süresi



250V 0.12A Polyswitch Sıfırlanabilir Sigorta Analog Radyal Kurşunlu 5



Yolculuk Süresi eğrileri, simülasyonlu bir uygulama ortamında bir cihazın tipik performansını temsil eder.Belirli müşteri uygulamalarındaki gerçek performans, diğer değişkenlerin etkisi nedeniyle bu değerlerden farklı olabilir.





Paket Bilgisi



A: Toplu



Parça Numarası Adet / Çanta
TRF002-TRF040 1000 adet
TRF050-TRF100 500 adet
TRF200 200 adet



TRF012: Koli İçi 20000 Adet, 6.5kg / Koli



B: Bant ve Makara Özellikleri



EIA468 – B / IEC286-2 standartları kullanılarak bantlanmış cihazlar.





Fiziksel Özellikler



Kurşun Malzeme CP veya Sn / Cu
Lehimleme Özellikleri MIL – STD – 202, Yöntem 208'e göre lehimlenebilirlik
İzolasyon malzemesi Kürlenmiş, alev geciktirici epoksi polimer UL94V-0 gereksinimlerini karşılar.





çevresel özellikler



Çalışma / Depolama Sıcaklığı -40 ° C ile + 85 ° C
Açılmış Durumda Maksimum Cihaz Yüzey Sıcaklığı 125 ° C
Pasif Yaşlanma 65 ° C / 85 ° C, 1000 saat
Nem Yaşlanma + 85 ° C,% 85 Bağıl Nem, .1000 saat
Termal şok

MIL – STD – 202, Yöntem 107

+ 125 ° C ila -55 ° C 10 kez

Solvent Direnci MIL – STD – 202, Yöntem 215
Nem Hassasiyeti Seviyesi Seviye 1, J – STD – 020





Telekom ve Ağ Uygulamaları İçin Ajans Şartname Seçim Kılavuzu



Güç Şimşek Güç Çapraz

TRF012

TRF014

ITU K.20 / 21/45 - 1.5kV 10 / 700μs

ITU K.20 / 21/45 - 4kV 10 / 700μs *

İTÜ K.20 / 21/45 - 230Vac, 10Ω

İTÜ K.20 / 21/45 - 600Vac, 600Ω

TRF018

ITU K.20 / 21/45 - 1.5kV 10 / 700μs

ITU K.20 / 21/45 - 4kV 10 / 700μs *

Telcordia GR - 974 - 1.0kV 10 / 1000μs

İTÜ K.20 / 21/45 - 230Vac, 10Ω

İTÜ K.20 / 21/45 - 600Vac, 600Ω

Telcordia GR - 974-283Vac, 10A

* Cihazlar, herhangi bir özel uygulamada kullanılmak üzere bağımsız olarak değerlendirilmeli ve test edilmelidir.





Koruma Uygulama Rehberi



Bölge / Şartname Uygulama Cihaz Seçimi
Güney Amerika / Asya / Avrupa ITU K.45

* Ağ ekipmanına erişim

Uzak terminal

Tekrarlayıcılar

WAN ekipmanı Çapraz bağlantı

TRF018

TRF018U

TRF014

TRF014U

TRF012

TRF012U

Güney Amerika / Asya / Avrupa ITU K.21

Müşteri ve BT ekipmanı

Analog modemler

ADSL, xDSL

Telefon setleri, PBX sistemleri

İnternet cihazları

POS terminalleri

TRF018

TRF018U

TRF014

TRF014U

TRF012

TRF012U

Güney Amerika / Asya / Avrupa ITU K.20

Merkez Ofis

POTS / ISDN hat kartları

T1 / E1 / J1 hat kartları

ADSL / VDSL ayırıcılar

SU / DSU

TRF018

TRF018U

TRF014

TRF014U

TRF012

TRF012U

Kuzey Amerika Telcordia GR-974

* Birincil koruma modülleri

DF modülleri

Ağ Arayüzü

TRF018

TRF018U

TRF014

TRF014U

TRF012

TRF012U



Güney Amerika / Asya / Avrupa ITU K.20
Kuzey Amerika Telcordia GR-1089

* Bina içi iletişim sistemleri

LAN, VOIP kartları

Yerel döngü ahizeleri

TRF018

TRF018U

TRF014

TRF014U

TRF012

TRF012U



Güney Amerika / Asya / Avrupa ITU K.20 ve K.21


LAN Yapı içi güç geçişi

Koruma

LAN ekipmanı, IP telefon

TRF018

TRF018U

TRF014

TRF014U

TRF012

TRF012U





Teknolojilerin karşılaştırılması



Metal bir bağlantının erimesine dayanan tek atış sigortaları (Normalde SMD Sigorta, Cam Sigorta, Seramik Sigorta, Minyatür sigorta, termik sigorta vb. Olarak adlandırılan tek seferlik sigorta), tek bir yüksek akım olayından sonra değiştirilmelidir.Genellikle basit bir cihazın mantıklı olduğu LED ampuller gibi uygulamalarda görülürler.LED ampuller için, atmış bir sigortanın çözümü yalnızca başka bir ampul satın almaktır.Küçük bir masraftır ve sigortanın açık olmasına neden olan arıza muhtemelen ampulün değiştirilmesini gerektirir.PTC sıfırlanabilir sigortalar, tek atımlık sigortalardan bir adımdır.Kısa devre oluştuğunda, ısınırlar ve düşük direnç durumundan yüksek direnç durumuna geçerler.Soğumalarına izin vermek (tipik olarak gücü keserek) onları düşük direnç durumuna sıfırlar.



Sıfırlanabilir PTC sigortası hem seramik (CPTC) hem de polimer (PPTC) tiplerinde gelir.Seramik çeşitleri, telekom gibi hassas uygulama alanlarında, açma sonrası direncin fazla değişmemesi gereken yerlerde kullanılır.Polimer tipi, birçok genel elektronik uygulamasında kullanılır ve bazen alternatif olarak sıfırlanabilir bir sigorta veya çoklu anahtar olarak adlandırılır.burada, bir polimer türü bir eFuse ile karşılaştırılır.e Sigortalar, tek atımlık veya PTC sigortalarından tamamen farklı bir çalışma prensibi kullanır.Akımı tamamen ısıtmaya dayalı olarak sınırlamak yerine, e-Sigortalar akımı gerçekten ölçer ve akım belirli bir sınırı aşarsa dahili bir anahtarı kapatır.



Ayrıca, eFus'lar yarı iletken entegre devre cihazları olduğundan, kısa devrelere hızlı (tipik olarak 10 saniyeden az) yanıta ve dahil edilebilecek çok sayıda özelliğe sahiptir:



• Parametrelerde minimum değişiklik ile aşırı sıcaklıkta çalıştırma yeteneği

• Bir arızadan sonra bozulma olmaz;Direnç, kaç hatanın meydana geldiğine bağlı değildir

Programlanabilir akım limiti

• Cihazı açmak veya kapatmak için PIN'i etkinleştirin

• Arıza pimi, mantığı veya diğer güç raylarını kontrol etmek için bir şeyin ters gittiğini bildirmek için

• Kalkış akımını sınırlamak için yumuşak başlangıç

• Gerilim yükselmelerinin yüke ulaşmasını önlemek için gerilim kıskacı

• Kilitleme veya otomatik yeniden deneme seçeneği, böylece yük düzeldiğinde her şeyin sıfırlanmasını, ancak gücü kapatmaya gerek kalmadan

• Ters akım engelleme



Bununla birlikte, eFuse'un muhtemelen daha fazla terminale sahip olmak ve çalışmak için ön akım gerektirmesi gibi birkaç dezavantajı da vardır.



En temel düzeyde, bir eFuse, mimarisi nedeniyle en az üç terminale ihtiyaç duyar.Bunlar girdi, çıktı ve topraktır.Bazı durumlarda, yerleşim düzenini kolaylaştırmak için iki terminalli bir cihaza sahip olmak daha iyi olabilir.Örneğin, yer düzlemine bir PTC bağlamanıza gerek yoktur.



Ayrıca, PTC sıfırlanabilir sigorta bir topraklama pini gerektirmediğinden, akım yalnızca girişten çıkışa akar.Bu, hiçbir öngerilim akımına gerek olmadığı anlamına gelir.Bu, pille çalışan uygulamalar için bariz bir avantajdır.Bununla birlikte, en son eFus'lar ön gerilim akımını önemli ölçüde azaltmıştır.Örneğin, NIS5452 kapatıldığında, ön gerilim akımı 100 A'dan azdır. Selefi olan NIS5135, yaklaşık 10 kat daha yüksek bir önleme akımına sahiptir.EFuse'un yarı iletken mimarisi nedeniyle daha karmaşık olduğu doğru olsa da, yarı iletken teknolojisindeki gelişmeler eFusların boyutunu ve dolayısıyla masraflarını önemli ölçüde azaltmıştır.Örneğin, ON Semiconductor'ın ilk eFus'larından biri SOIC − 8 (5 × 4 × 1.75 mm) paketinde 30 m RDS (açık) olan NIS5112'dir.Buna karşılık, gelecek NIS5020 çok daha küçük (3 × 3 × 1.0 mm) DFN10 paketinde ve yarı RDS'ye (açık) sahip.250V 0.12A Polyswitch Sıfırlanabilir Sigorta Analog Radyal Kurşunlu 6

250V 0.12A Polyswitch Sıfırlanabilir Sigorta Analog Radyal Kurşunlu 7
